Altium Designer 25.8.1

发布时间：2025年7月16日

约束管理器改进

添加了对无效查询表达式的警告

当从 PCB 访问约束管理器时，如果范围查询表达式因语法等原因被判定为无效，现在会在 All Rules 视图中显示警告对话框。要保留无效范围，请在对话框中单击 Yes 。这将导致无效规则以红色高亮显示（如下所示）。单击 No 可恢复为先前（有效的）范围。

有关创建高级规则的更多信息，请参阅页面。

多板设计改进

在多板原理图文档中添加了“内联线束连接器”

现在可以在多板原理图文档上定义用于在线束之间创建连接的“内联线束连接器”。使用Place » Entry 命令或在活动工具栏上点击

来放置连接器。在放置新入口的位置会创建一个相应的入口。

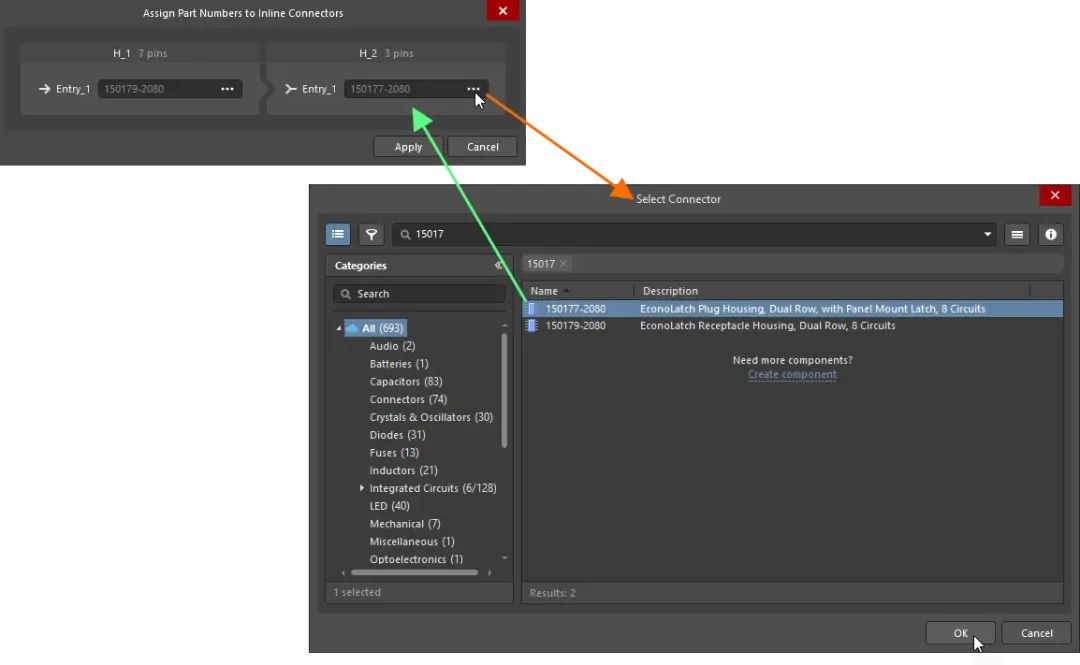

此时会打开 Assign Part Numbers to Inline Connectors 对话框，您可以在其中选择要用于新入口的所需部件。点击关联的“...”为每个入口选择所需的连接器，然后单击 Apply。现在这两个入口已配对，并且会自动添加与每个线束连接中现有入口之一的连接。

注意：虽然内联线束连接器及其配对连接器可以一起移动，但目前无法更改方向。

有关更多信息，请参阅页面。

线束设计改进

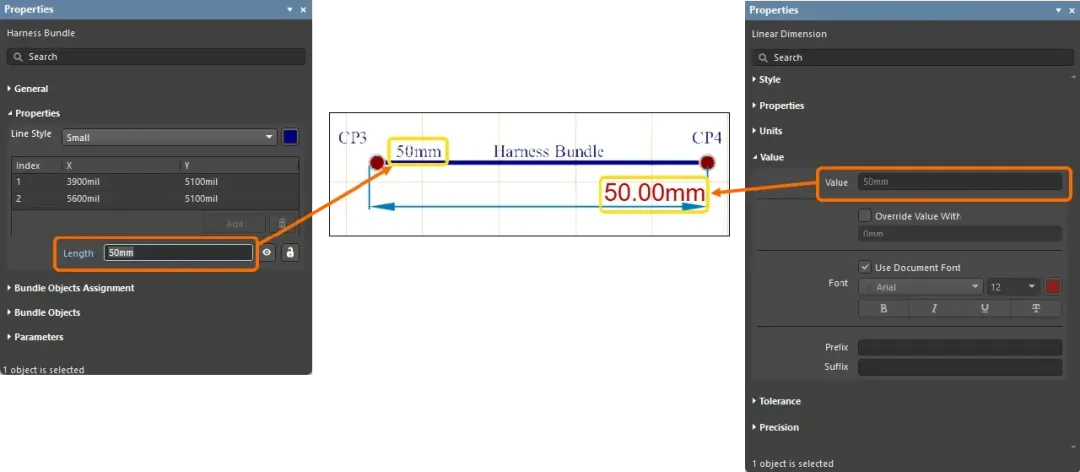

线性尺寸自动继承线束长度

当在线束制造图纸 (.HarDwf)的布局绘图视图上的连接点之间放置线性尺寸时，Value 字段（尺寸的长度）现在会自动填入相应的线束长度。

有关尺寸标注的更多信息，请参阅页面。

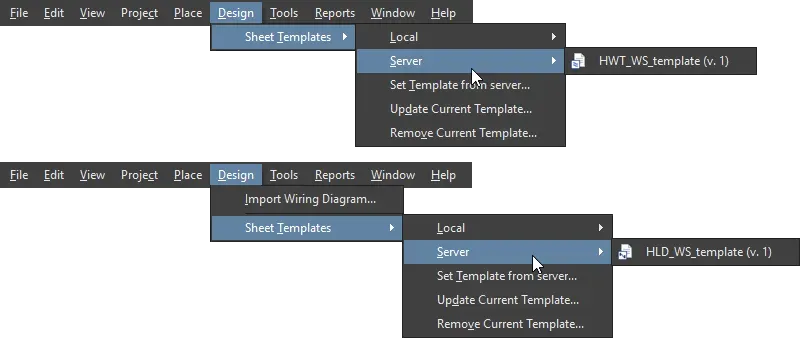

改进了对线束布线图和线束布局图模板的支持

现在已完全支持在相应的编辑器主菜单Design » Sheet Templates中使用线束布线图模板（在线束布线图中）和线束布局图模板（在线束布局图中），这些模板可以是本地的，也可以是基于工作区的。

有关设置线束布线图和线束布局图文档的更多信息，请参阅和页面。

数据管理改进

具有只读权限的用户也可打开元件编辑器

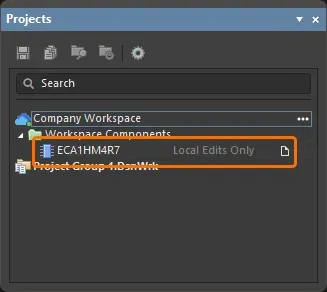

当以具有只读权限的用户身份打开工作区元件进行编辑时，现在元件编辑器将始终打开。这使您可以访问元件详细信息，但无法将任何更改保存到工作区。当具有只读权限的用户打开工作区元件时，其在Projects 面板中的条目将显示 Local Edits Only标签（而不是Save to Server控件）。

有关工作区库元件的更多信息，请参阅页面。

改进了文档重命名功能

在软件中任何地方使用控件重命名实体（例如项目或其文档）时，Rename对话框已进行了一些改进。

未对当前名称进行任何更改就单击OK 将不会进行任何更改（如同单击了Cancel 按钮），并且不会再出现 <Name> already exists 错误。

您现在可以更改名称中字符的大小写（例如，将Myexamplepcb.PcbDoc重命名为 MyExamplePCB.PcbDoc）。

有关文档重命名的更多信息，请参阅 页面。

Altium Designer 25.8 中正式公开的功能

以下功能在此版本中现已正式公开：

– 自 25.5 版本起可用

– 自 25.3 版本起可用

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
