1、 问题场景

在使用C:UsersPublicDocumentsAltiumAD24ExamplesMini PCMini PC - WiFi 示例文件，从原理图生成原理图库时出现缺少 Part 的情况。（在做 Demo 演示时不用该文件做原理图生成原理图库的操作）

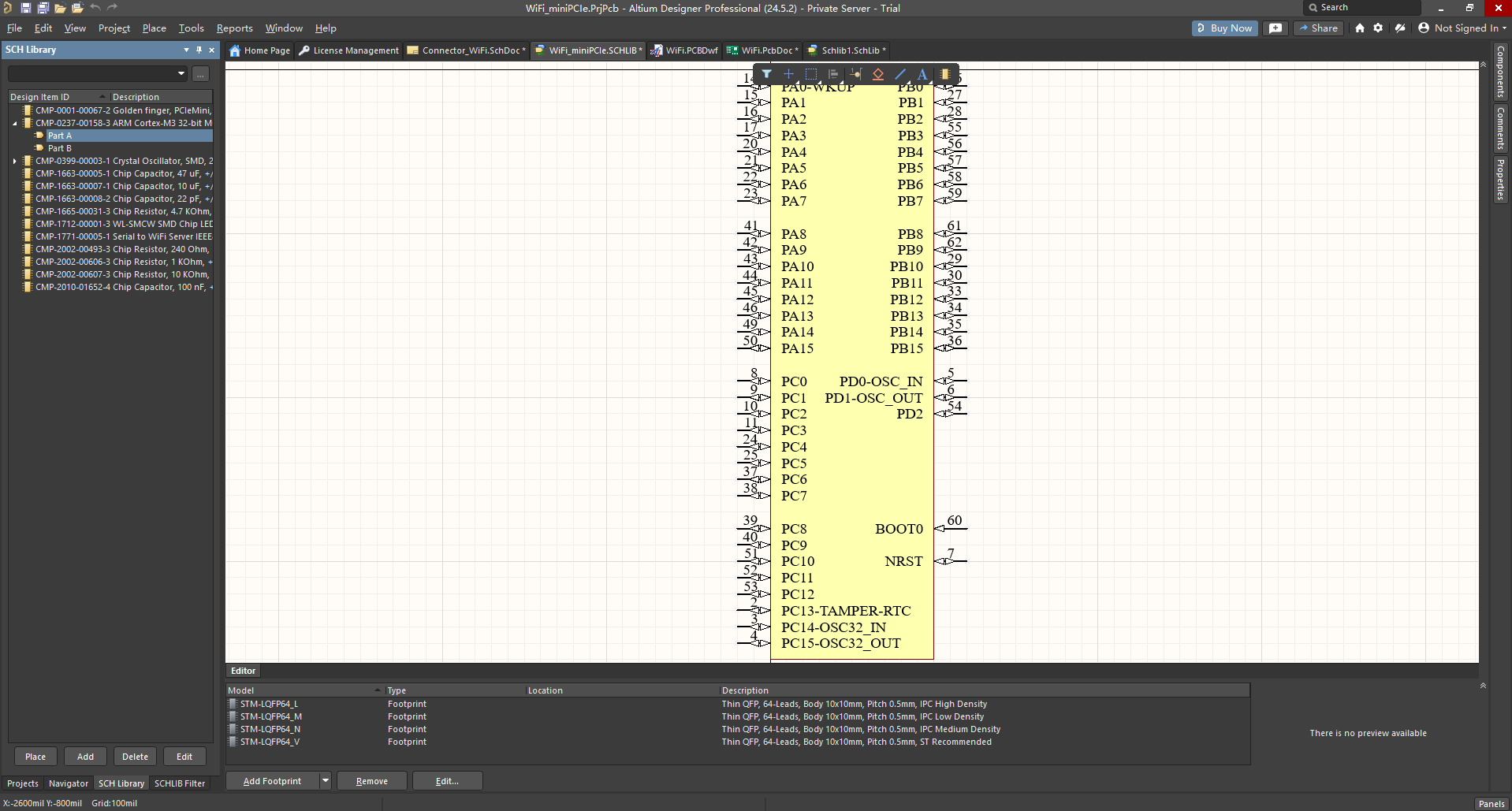

图 1

执行 Design →Make Schematic Library，对于多 Part 器件 Part A 有有器件。

图 2

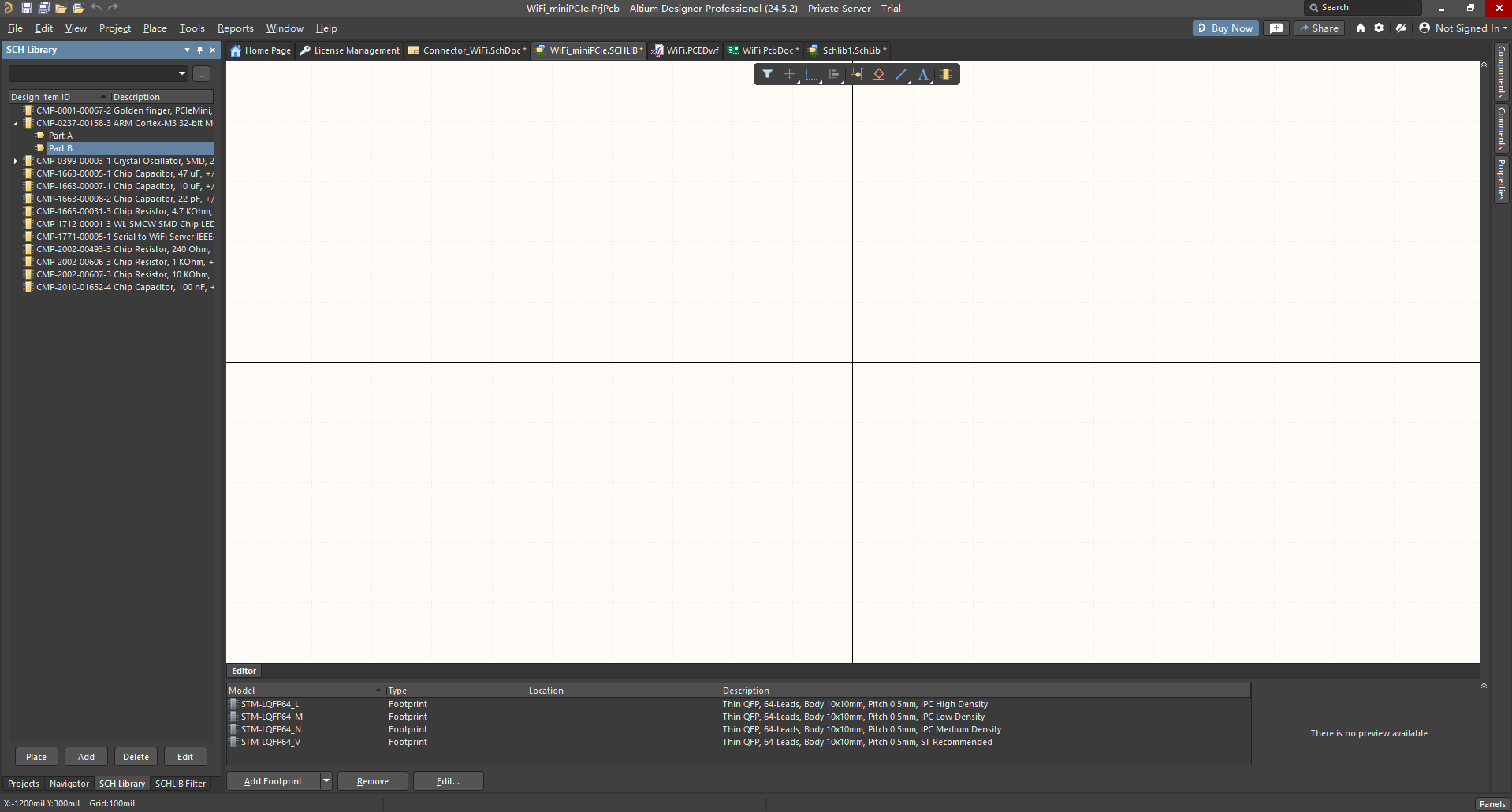

对于 Part B，里面是没有内容的。

图 3

2、软硬件环境

1）、软件版本：Altium Designer 24

2）、电脑环境：Windows 10

3）、外设硬件：无

3、解决方法

选中多 Part 器件，在属性面板中 Source 打开explorer面板。

​

图 4

用它本身使用的元件符号替换一遍。

图 5

就能正常生成 schematic library 中的多 part 器件了。

图 6
