1、 问题场景

在使用AD19版本导出PCB的STEP模型时，遇到模型与实际PCB板框形状不符的问题。

情况如下：

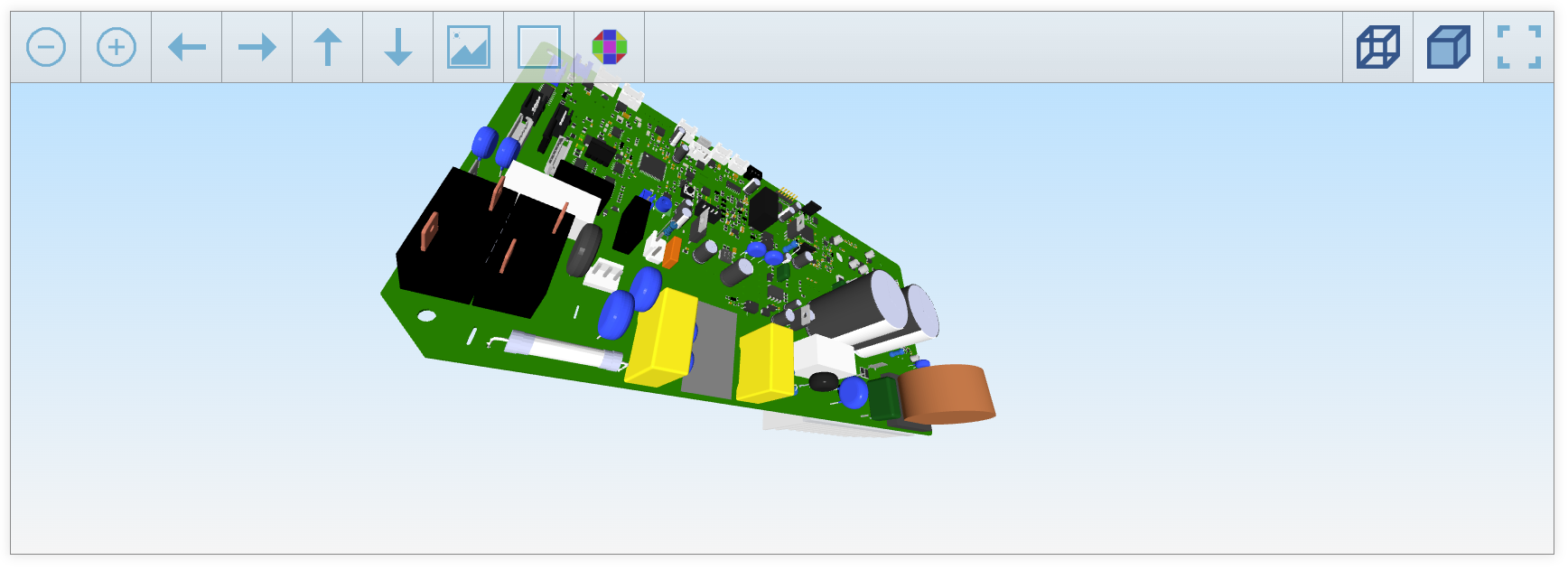

在查看导出的STEP模型时，发现PCB的板框呈现为弧形圆角，而这与设计中的实际形状不符。

图 1

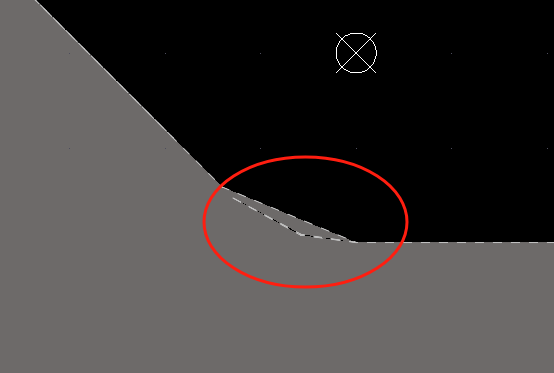

查看PCB文件时，板框设计为45°斜角

图 2

2、软硬件环境

1）、软件版本：Altium Designer 19

2）、电脑环境：Windows 10

3）、外设硬件：无

3、解决方法

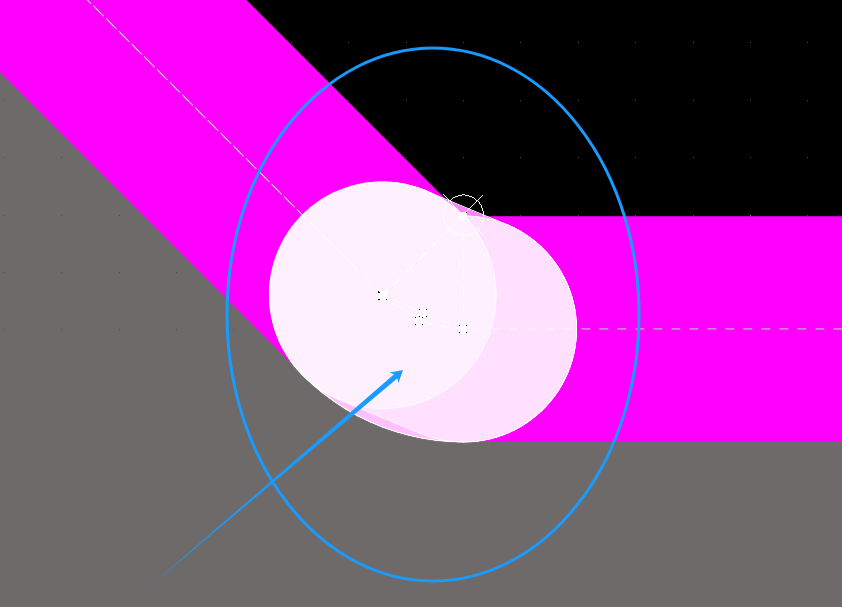

在检查该文件的板框时，发现存在多条重复的线段，如下图所示。这可能是导致PCB导出STEP模型时形状不一致的原因

图 3

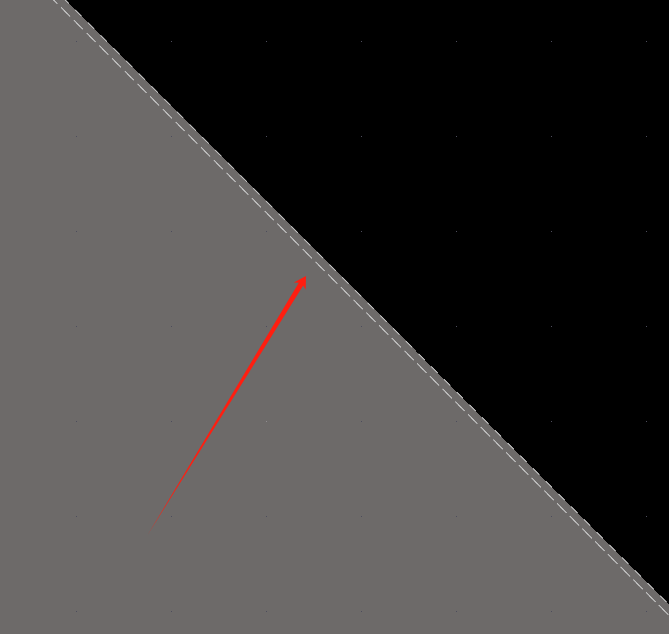

删除机械层1的板框线条，Board shape 的双重（多重）虚线

图 4

Design → Board Shape → Create Primitives From Board Shape 将板的形状重新生成 Board shape，然后将多余的线段删除，再连接上未连接的线段。

图 5

通过 Design → Board Shape→Define from Selected Objects 重新生成 Body Shape，这样导出的 STEP 模型，就不会出现不一致的情况了。

图 6

可以使用 AD24 版本进行导出，AD24 在导出过程中具备更智能的识别功能，因此能够规避因 Body 线条不明确而导致的错误导出问题，确保 STEP 模型与实际 PCB 设计的一致性。
