1、 问题场景

LibPkg 集成包下包含多个版本Pcblib文件，用于版本迭代。

可以看到 Components 面板中预览到的封装焊盘为圆角，但是实际放置于PCB中是矩形焊盘。

图 1

查看拖放出来的器件封装，在属性版中显示为 V1.0 的版本的 Pcblib 文件。

图 2

在 Schlib 文件中可以看到，已经和封装库的 V1.2 版本的文件进行了关联，并且该 Libpkg 文件已经经过了编译。

2、软硬件环境

1）、软件版本：Altium Designer 24.9.1

2）、电脑环境：Windows 10

3）、外设硬件：无

3、解决方法

方法一：

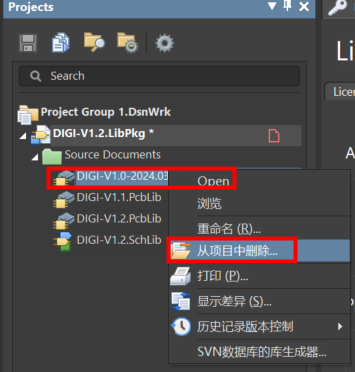

对 PcbLib 迭代文件进行整理，只保存一个最新版本，在 LibPkg 中移除旧版 PcbLib 。

图 3

方法 二：

由于多个版本的 PcbLib 文件中 Footprint 的 name 是同一个名字命名，AD软件会根据顺序进行查找调用。

因此，在进行 PcbLib 文件迭代的同时，将内部的 Footprint 的 name 名字加以迭代区分，避免因为名字相同而出现关联误差的情况。
